Las prestaciones ideales de un filtro...

...deberían ser:
  • Alta eficacia en eliminación de partículas
  • Alta capacidad de retención (vida)
  • Baja pérdida de presión (pérdida de energía del caudal de aceite)
Leer +

Las prestaciones ideales de un filtro...


...deberían ser:
  • Alta eficacia en eliminación de partículas
  • Alta capacidad de retención (vida)
  • Baja pérdida de presión (pérdida de energía del caudal de aceite)
Un buen filtro debe ofrecer equilibrio de estas 3 características, siendo así una solución rentable.

Papel o media filtrante en el filtro...

...es el material utilizado por el fabricante para permitir que el flujo de aire o líquido ingrese a su destino lo más purificado posible, evitando el ingreso de aire o líquido contaminado.

Entre la variedad de medias filtrantes pode...

Leer +

Papel o media filtrante en el filtro...


...es el material utilizado por el fabricante para permitir que el flujo de aire o líquido ingrese a su destino lo más purificado posible, evitando el ingreso de aire o líquido contaminado.

Entre la variedad de medias filtrantes podemos mencionar: Mallas metálicas, hilos, papel pulverizado, 100% celulosa natural, 100% micro-fibras sintéticas, o numerosas combinaciones de estos.

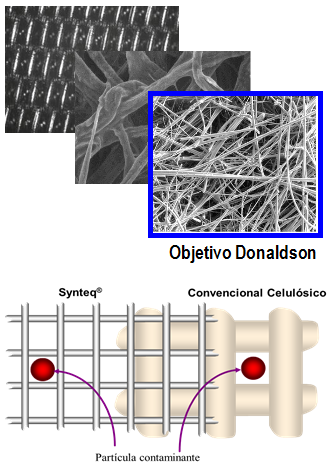

Objetivo Donaldson

Factor importante del número de pliegues en el filtro
No importa cuántos pliegues tiene el filtro si se juntan o colapsan cuando pasa el aire o el liquido.

Un plisado uniforme con separadores o estructura fuerte es crítico para mantenerlo...

Leer +

Factor importante del número de pliegues en el filtro


No importa cuántos pliegues tiene el filtro si se juntan o colapsan cuando pasa el aire o el liquido.

Un plisado uniforme con separadores o estructura fuerte es crítico para mantenerlo filtrando y evitar que se tape fácilmente.

Hay filtros con tantos pliegues que se taponan entre sí, colapsando un pliegue sobre otro, mientras también hay filtros que carecen de pliegues.

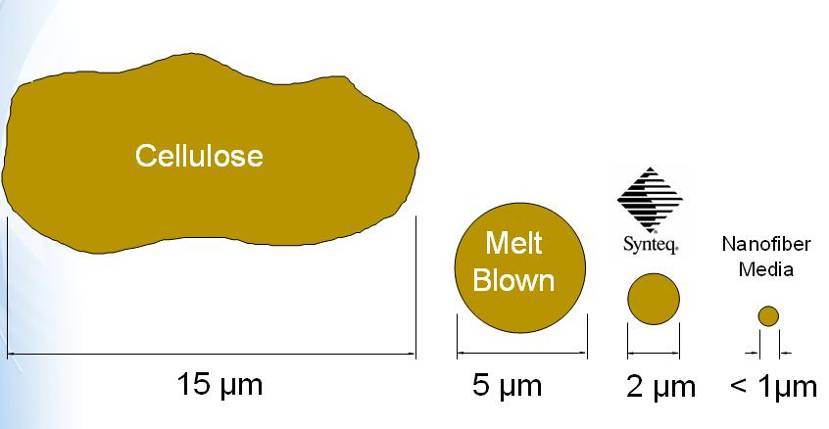

Un filtro Synteq®

Synteq® es el nombre de la media filtrante sintética patentado por Donaldson para dotar de la máxima protección en filtración de fluidos.

Por la fuerza de sus fibras finas y su estruc...

Leer +

Un filtro Synteq®


Synteq® es el nombre de la media filtrante sintética patentado por Donaldson para dotar de la máxima protección en filtración de fluidos.

Por la fuerza de sus fibras finas y su estructura posee mucho más agujeros pequeños para aumentar el flujo y capturar partículas de menor tamaño.
Filtro Synteq®

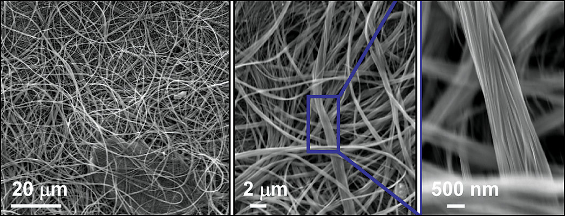

Una micra

Es la medida utilizada en la industria de filtros para clasificar la eficiencia de los filtros. Un micrón, o una micra es 0.0000001 metros. Es representado por el símbolo µ o µm.

Un cabello humano mide cerca de 70 µ de...

Leer +

Una micra


Es la medida utilizada en la industria de filtros para clasificar la eficiencia de los filtros. Un micrón, o una micra es 0.0000001 metros. Es representado por el símbolo µ o µm.

Un cabello humano mide cerca de 70 µ de diámetro, mientras una partícula de humo de cigarro es 0.5 µ. El ojo humano normalmente no consigue ver partículas individuales por debajo de 40 micrones.
Micra

¿Que quiere decir el "ß ratio" o tasa de eficiencia de filtración?
El "ß ratio", tasa de eficiencia, o clasificación de micraje de un filtro es una manera de indicar su capacidad de eliminar contaminantes por el tamaño de las partículas expuestas.

Esto no indica precisamente la eficiencia ni la...

Leer +

¿Que quiere decir el "ß ratio" o tasa de eficiencia de filtración?


¿Que quiere decir el "ß ratio" o tasa de eficiencia de filtración?
ß ratio
El "ß ratio", tasa de eficiencia, o clasificación de micraje de un filtro es una manera de indicar su capacidad de eliminar contaminantes por el tamaño de las partículas expuestas. Esto no indica precisamente la eficiencia ni la capacidad del filtro.

Y su clasificación es:
  • Nominal: Captura 50% de las partículas de ese tamaño o mayores.
  • Absoluto: Captura 98.7% de las partículas de ese tamaño o mayor.
Esto puede ser clasificado por un paso o por pruebas de pasos múltiples por el filtro.

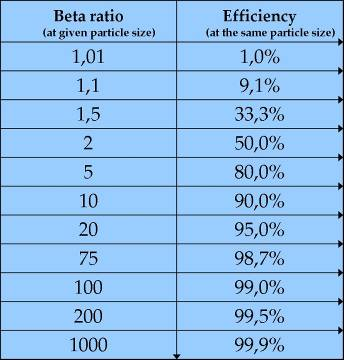

La tabla de "ratings" o clasificaciones Beta es:
ß ratio

Válvula de alivio de presión en un filtro

Tiene el objetivo de abrir dejando que el aceite o combustible continúe circulando para que el motor no funcione en seco durante el tiempo que el filtro esté taponado o el aceite esté demasiado viscoso para pasar por el papel...


Leer +

Válvula de alivio de presión en un filtro



Tiene el objetivo de abrir dejando que el aceite o combustible continúe circulando para que el motor no funcione en seco durante el tiempo que el filtro esté taponado o el aceite esté demasiado viscoso para pasar por el papel...

El uso de un filtro sin válvula de alivio de presión en un motor o sistema hidráulico que lo requiere terminará en la ruptura del filtro, colapso del tubo interior y salida de su empaquetadura.

Atrapar el polvo en el filtro de aire

los filtros más comunes utilizan una lámina de celulosa plegada para atrapar el polvo dentro de las fibras.

Hay otros que utilizan múltiples capas plegadas para atrapar el polvo dentro de las...

Leer +

Atrapar el polvo en el filtro de aire



los filtros más comunes utilizan una lámina de celulosa plegada para atrapar el polvo dentro de las fibras.

Hay otros que utilizan múltiples capas plegadas de diferentes materiales con diferentes características para atrapar las partículas con mayor eficiencia. Cada una de estas capas tiene una textura diferente para optimizar el filtrado.

La durabilidad de un filtro

Depende de muchos variables:
  • La suciedad del fluido: polvo severo, hollín, partículas en suspensión, humedad...
  • Un pre-filtro puede eliminar 80% del...
Leer +

La durabilidad de un filtro


Depende de muchos variables:
  • La suciedad del fluido: polvo severo, hollín, partículas en suspensión, humedad...
  • Un pre-filtro puede eliminar 80% del contaminante antes de que llegue al filtro.
  • El tamaño del filtro está directamente relacionado con la durabilidad. Mientras más grande sea el filtro, mayor tiempo habrá entre cambios del mismo.
  • La capacidad de muchos filtros empiezan con una restricción alta por la baja calidad del media que usan.

Bajando el micraje al filtro no afecta ni retiene los aditivos del aceite
Las moléculas de los aditivos de un buen aceite son muy pequeñas para ser retenidos en los filtros.

De hecho, dichas moléculas son aproximada-mente 5 nm (nanómetro) de tamaño. Un filtro...

Leer +

Bajando el micraje al filtro no afecta ni retiene los aditivos del aceite



Las moléculas de los aditivos de un buen aceite son muy pequeñas para ser retenidos en los filtros.

De hecho, dichas moléculas son aproximadamente 5 nm (nanómetro) de tamaño. Un filtro de bajo micraje como 5 micras solamente retiene partículas 1000 veces más grandes que el tamaño de los aditivos. Si utilizamos un filtro más eficiente de 1 micra, solo retiene partículas 200 veces el tamaño de las moléculas del aceite y sus aditivos.

El fabricante de mi equipo me obliga a usar su filtro
Hay fabricantes que frecuentemente venden filtros y aceites con márgenes excesivos.

No existe ninguna razón técnica para comprar al fabricante. Si utiliza los filtros Donaldson y eventualmente tuviera algún problema causa...

Leer +

El fabricante de mi equipo me obliga a usar su filtro


Hay fabricantes que frecuentemente venden filtros y aceites con márgenes excesivos.

No existe ninguna razón técnica para comprar al fabricante. Si utiliza los filtros Donaldson y eventualmente tuviera algún problema causado por el filtro, contacte con ORION o Donaldson y se resolverá el caso con la garantía que ofrecemos.

El "ratio" de micraje tiene que ver con la eficencia del filtro
El "ratio" o relación de micraje del filtro representa el tamaño de partículas que un filtro es capaz de retener en un fluido que pasa por él. Esto debería ser asociado con un valor beta o valor de eficiencia para mostrar su eficiencia en la eliminación de ese tamaño...

Leer +

El "ratio" de micraje tiene que ver con la eficencia del filtro


El "ratio" o relación de micraje del filtro representa el tamaño de partículas que un filtro es capaz de retener en un fluido que pasa por él. Esto debería ser asociado con un valor beta o valor de eficiencia para mostrar su eficiencia en la eliminación de ese tamaño de partículas.

Cualquier filtro eliminará varios tamaños de partículas, la diferencia entre ellos es la eficiencia de cada uno para eliminar los distintos tamaños.

El material utilizado en el filtro para retener las partículas
Es de varios tipos para filtros de aceite. Los primeros filtros utilizaban papel que filtraba por profundidad, y todavía existen algunos que filtran así.

La mayoría de los filtros de aceite hoy en día...

Leer +

El material utilizado en el filtro para retener las partículas


Es de varios tipos para filtros de aceite. Los primeros filtros utilizaban papel que filtraba por profundidad, y todavía existen algunos que filtran así.

La mayoría de los filtros de aceite hoy en día utilizan celulosa plegada, una mezcla de celulosa con otras fibras, o fibras sintéticas. En los buenos filtros este medio filtrante es bastante grueso y horneado para mantener su forma en el uso.


Diferencias filtración: filtro estándar celulo-sa, sintético y by-pass con discos apilados
Un filtro estándar de celulosa, por su estructura tiene mayores pasajes entre fibras y una eficiencia estándar, frecuentemente de 25 micras.

Un filtro sintético tiene un tejido más com...

Leer +

Diferencias filtración: filtro estándar celulo-sa, sintético y by-pass con discos apilados


Un filtro estándar de celulosa, por su estructura tiene mayores pasajes entre fibras y una eficiencia estándar, frecuentemente de 25 micras.

Un filtro sintético tiene un tejido más compacto y resistente, siendo capaz de eliminar partículas más finas y soportar más presión de trabajo.

Un filtro by-pass es diseñado para llevar un porcentaje (normalmente entre 10% a 20%) del aceite del sistema y filtrarlo más fino. El filtro by-pass puede ser sintético o de discos apilados, los cuales normalmente eliminan partículas hasta 3 a 5 micras.


Es necesario colocar el filtro TRAP en el respiradero
Ya que al descargar el combustible del tanque, este volumen tiene que ser compensado por aire.

Si se deja el bastón típico o una ventilación simple, ese aire entra contaminado, contami...

Leer +

Es necesario colocar el filtro TRAP en el respiradero


Ya que al descargar el combustible del tanque, este volumen tiene que ser compensado por aire.

Si se deja el bastón típico o una ventilación simple, ese aire entra contaminado, contaminando el combustible y después los filtros de salida.

Siempre es más económico evitar la contaminación que eliminarla.


Diferencia entre micraje o eficiencia nominal y absoluta
En nominal de un filtro referido a un micraje, normalmente quiere decir que el filtro puede filtrar algún porcentaje de las partículas del tamaño especificado.

Una referencia absoluta es el tamaño de par...

Leer +

Diferencia entre micraje o eficiencia nominal y absoluta


En nominal de un filtro referido a un micraje, normalmente quiere decir que el filtro puede filtrar algún porcentaje de las partículas del tamaño especificado.

Una referencia absoluta es el tamaño de partícula más pequeño que puede ser retenido en el filtro con una eficiencia mayor a 98%. Esto es el equivalente al Beta=75 o 98.67% eficiencia.

Los dos métodos más comunes para clasificarlos son:
  • Nominal: Captura 50% de las partículas de ese tamaño o mayores.
  • Absoluto: Captura 98.7% de las partículas de ese tamaño o mayor. Esto puede ser clasificado por un paso o por pruebas de pasos múltiples por el filtro.

La presión de rotura en un filtro

Es la presión mínima que el filtro puede soportar sin deformarse o romperse.

Filtros hidráulicos de buenas marcas típicamente son diseñados para tener una presión de rotura del doble de las presiones...

Leer +

La presión de rotura en un filtro


Es la presión mínima que el filtro puede soportar sin deformarse o romperse.

Filtros hidráulicos de buenas marcas típicamente son diseñados para tener una presión de rotura del doble de las presiones esperadas en la aplicación recomendada.

Cada filtro tendrá una presión diferente a los requerimientos del equipo. Si escogemos filtros por su rosca y tamaño, frecuentemente podemos estar colocando un filtro que se romperá, con posibles daños al equipo y al personal.

La presión de colapso en un filtro

Es simplemente la capacidad del filtro de soportar diferenciales de presión entre la presión entrada al filtro y la presión de salida sin colapsar.

El uso de un filtro diseñado para bajas presio...

Leer +

La presión de colapso en un filtro


Es simplemente la capacidad del filtro de soportar diferenciales de presión entre la presión entrada al filtro y la presión de salida sin colapsar.

El uso de un filtro diseñado para bajas presiones en aplicaciones de alta presión resultará en el colapso del filtro.

Filtración de mas caudal sin reducir su eficiencia
Para ello es necesario buscar un filtro con mayor superficie.

También se puede aumentar el flujo aumentando otro filtro paralelo...


Leer +

Filtración de mas caudal sin reducir su eficiencia


Para ello es necesario buscar un filtro con mayor superficie.

También se puede aumentar el flujo aumentando otro filtro paralelo.

La tercera opción es cambiar para un filtro sintético que tenga menos restricciones y mayor caudal por cm².


La diferencia entre media de filtraje celulosa y sintética
Es que la media sintética normalmente es superior a media celulosa para la mayoría de las aplicaciones porque el diámetro de las fibras es menor y más consistente, permitiendo que filtre partículas de menor tamaño, mientras retiene una cantidad mayor de con...

Leer +

La diferencia entre media de filtraje celulosa y sintética


Es que la media sintética normalmente es superior a media celulosa para la mayoría de las aplicaciones porque el diámetro de las fibras es menor y más consistente, permitiendo que filtre partículas de menor tamaño, mientras retiene una cantidad mayor de contaminantes y muestra menor resistencia al flujo del líquido o aire.


¿Tiene alguna otra pregunta?

Use nuestro formulario de contacto para solicitar más información técnica sobre cualquiera de nuestros productos.
